Vi har slutfört ett uppdrag i en flerbostadsfastighet på Södermalm där jordning och överspänningsskydd för en befintlig solcellsanläggning färdigställdes och uppgraderades. Anläggningen är fördelad över två takfall och omfattar flera strängar med växelriktare i källarplan. Arbetet omfattade kartläggning av befintlig jordningsstruktur, kompletterande potentialutjämning av modulsystemet, installation av överspänningsskydd på både DC och AC, märkning samt dokumentation. Vi planerade avbrott i samråd med förvaltaren så att du hade så kort stillestånd som möjligt.
Vi inledde med att kontrollera undercentral och huvudjordningsskena, säkerställde anslutningar mot vattenrör och stålkonstruktion och mätte loopimpedans vid central och växelriktare. På taket drogs en bar kopparledare 16 mm² som ringledare innanför takfoten, fäst med rostfria klammer och ansluten till huvudjordningsskenan via en 25 mm² grön-gul nedledare i befintlig schakt. Modulramar och montageskenor bands samman med 6 mm² grön-gul ledare med rostfria jordklämmor och över dilatationsfogar lades flexibla förbindningar. DC-kablar lades i UV-beständiga rör och fixerades på kabelstegar av metall med distanser för att undvika galvanisk korrosion. Befintliga genomföringar återanvändes där det var möjligt och tätades med butyl och gummigenomföringar för en regntät lösning.

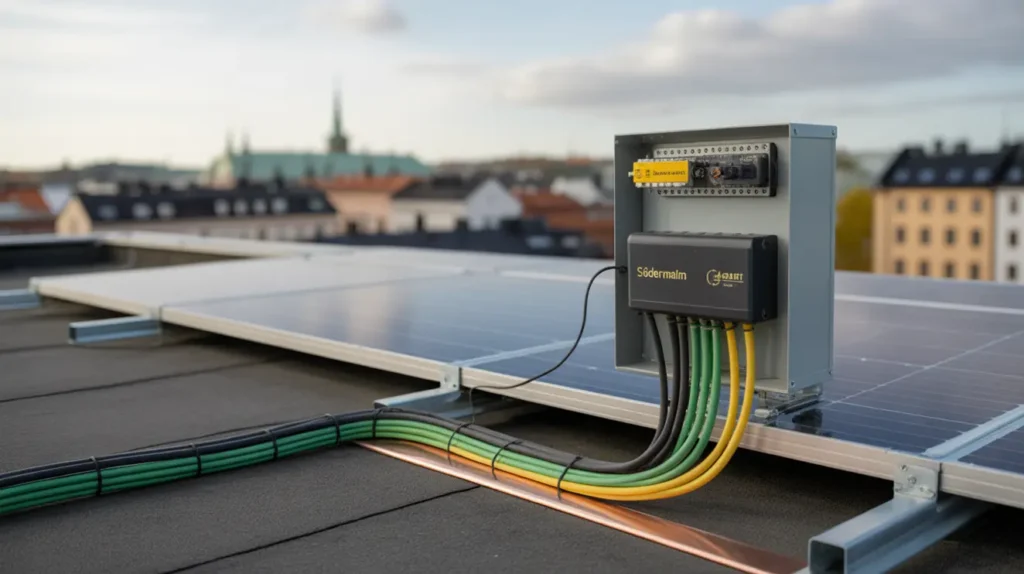

Fastigheten saknar yttre åskskydd och DC-kablaget överstiger 10 meter, därför monterades överspänningsskydd typ 2 för 1000 V DC både i stringbox på taket och vid växelriktarens DC-ingångar. På AC-sidan installerades typ 2-överspänningsskydd i undercentralen och koordinerades med huvudsäkring och förimpedans. Frånskiljare och DC-skydd kompletterades i kapsling med märkström anpassad till anläggningen. Märkning utfördes enligt gällande rekommendationer med varningsskyltar vid genomföringar och uppdaterat enlinjeschema. Funktionskontroll omfattade isolationsmätning av varje sträng vid 1000 V, mätning av kontinuitet mellan moduler och huvudjordningsskena med resultat under 0,5 ohm, kontroll av potentialutjämning mot vattenrör och armering samt visuell och elektrisk kontroll av överspänningsskyddens status. Efter provning återställdes drift och du fick fotodokumentation och protokoll med spänningsnivåer och mätvärden.
Behöver du motsvarande genomgång av jordning och överspänningsskydd för din solcellsanläggning på Södermalm, kontakta oss så planerar vi ett platsbesök.
